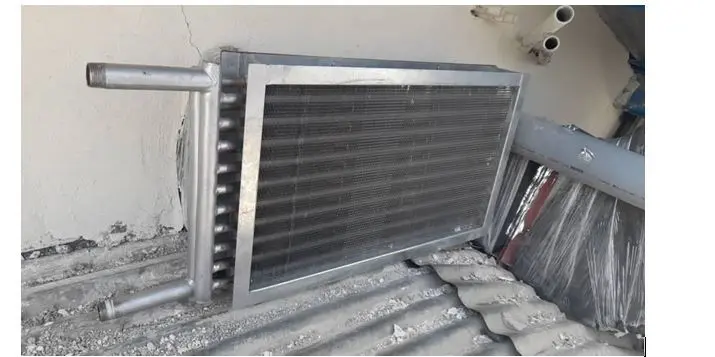

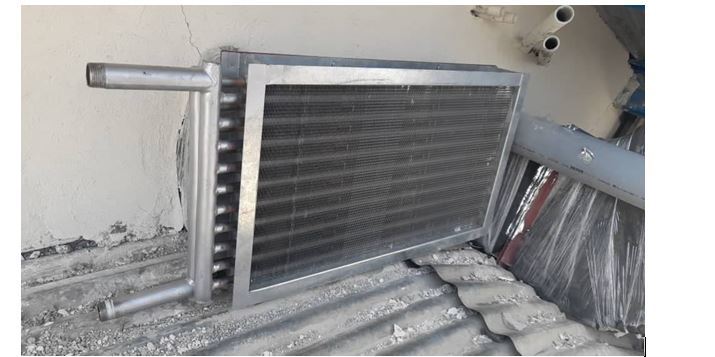

کویل هوارسان عهده دار تامین گرمایش و سرمایش در تجهیزات هواساز می‌باشد همچنین راندمان استاندارد دستگاه هوارسان با کیفیت کویل رابطه مستقیم دارد.

به گزارش سایت دیده بان ایران؛ کویل هوارسان عهده دار تامین گرمایش و سرمایش در تجهیزات هواساز می‌باشد همچنین راندمان استاندارد دستگاه هوارسان با کیفیت کویل رابطه مستقیم دارد. مبدل‌های هوارسان مهمترین بخش هواساز بشمار می‌آیند که تنظیم کننده دمای هوا هستند. کویل هواساز بین سیال و هوای عبوری از آن تبادل حرارت ایجاد می‌نماید تا دما به نقطه مطلوب برسد. مایع ورودی مبدل بنابر نیاز میتواند گرم یا سرد باشد. آبگرم بوسیله بویلر موتورخانه، پکیج و آب سرد توسط چیلر محیا می‌گردد. برحسب دمای سیالی که وارد کویل شده هوا خنک یا گرم میشود سپس بطرف کانال هواساز حرکت می‌کند. عملکرد اینگونه کویل‌ها به کمک فین و لوله‌ها انجام میگردد. شرکت کوئل سازی دی ایکس البرز جزء تولیدکنندگان بنام انواع کویل هوارسان در طراحی‌های متفاوت میباشد.

فین کویل هوارسان

متریال انتخابی برای ساخت فین کویل هواساز باید از ضریب هدایت حرارتی بالایی برخورددار باشد. بیشترین جنس انتخابی جهت تولید فین مبدل هوارسان فلز آلومینیوم است. زیرا مزایایی همانند: چگالی کم، ضریب انتقال گرمایی زیاد، مقاوم مقابل زنگ زدگی دارد. البته چنانچه شرایط محیطی سخت باشد بلوفین یا گلدفین نیز بکار برده می‌شود. بلوفین‌ها نوعی فین آلومینیومی بوده بمنظور افزایش مقاومت برابر هوای اسیدی دارای روکش آبی رنگ هستند. گلدفین فین آلومینیوم با روکش‌های طلا میباشد و برای محافظت مقابل خوردگی ناشی از اسیدیته بالا استفاده میشود. فین کویل هواساز براساس شکل ظاهری سه دسته تخت، مارپیچی، سینوسی را تشکیل میدهد. مدل موجدار (سینوسی) پرکاربردترین نوع فین کویل جهت نصب داخل هوارسان است. وجود امواج برروی سطح فین‌ها سبب اغتشاش جریان هوا شده که موجب افزایش راندمان کوئل می‌گردد.

ضخامت فین‌ بین اندازه‌های 100، 120، 150 میکرون می‌باشد. اکثر سازندگان کویل فین با ضخامت 150 میکرون معادل 15/0 میلیمتر 06/0 اینچ را بکار می‌برند. ساخت فین‌ها توسط دستگاهی بنام فین پرس انجام میگردد. بصورتیکه ابتدا صفحات رول آلومینیوم از یک روغن قابل تبخیر عبور کرده و بعد ورود به دستگاه در بخش کنترل آن برنامه تولید وارد می شود.

لوله کویل هوارسان

جنس لوله کویل مورد استفاده در دستگاه‌های هوارسان معمولی و هایژنیک مس است. زیرا دارای ضریب انتقال گرمای بالا می‌باشد. لوله‌های مبدل برحسب مدل چیدمان در دو دسته آرایش مربعی و مثلثی قرار می‌گیرند. چیدمان مثلثی سبب شده که نرخ انتقال حرارت و راندمان کویل افزایش یابد. همچنین نوع لوله کوئل معمولی یا با شیار داخلی میباشد. لوله‌های شیار دار جریان سیال دارای حرکت اغتشاشی بوده و نرخ تبادل حرارت زیادی دارند. تعداد ردیف لوله جهت طراحی کویل هوارسان امری مهم تلقی شده زیرا با بیشتر شدن تعداد ردیف لوله نرخ انتقال گرما نیز بالا میرود ولیکن افت فشار زیاد میشود. فلذا انتخاب تعداد ردیف انشعابات کویل هواساز باید بنحوی انجام گردد که نرخ انتقال حرارت و افت فشار در نقطه استاندارد باشد.

دیگر قطعات مبدل هواساز

  1. تیوب شیت : صفحاتی از جنس گالوانیزه که اطراف فین و لوله‌ها برای محافظت اجزای دیگر وجود دارند.
  2. هدر (کلکتور) : لوله مسی بدون درز که توسط درپوش‌های سنگین و جوشکاری لوله‌های کویل، هوارسان را مهار می‌نماید.
  3. یقه فین : ارتفاع آن وابسته میزان فین بر اینچ است. هرچقدر این عدد کمتر باشد یقه ارتفاع بالاتری دارد.
  4. لوله انشعاب ورودی : جهت خروج و ورود سیال
  5. جوشکاری شده با جوش نقره یا برنج
  6. انشعابات مسی سایزهای 2/1، 8/3، 8/5

فرمول محاسبه کویل هواساز چیست؟

بمنظور تولید دستگاه هوارسان استاندارد محاسبات کویل باید بطور دقیق برآورد شود. منظور از محاسبه هوادهی حجم هوای تولید شده توسط کوئل در واحد زمان است. مقدار هوادهی بستگی به قدرت فن، ابعاد، ساختار مبدل دارد. طبق فرمول ذیل این میزان بنابر مساحت کویل همچنین سرعت هوای عبوری محاسبه می‌گردد :

هوادهی = سرعت هوا * مساحت کویل

سرعت مجاز هوا : براساس نوع کاربرد کویل حساب میشود که برحسب استانداردهای جهانی برای کویل‌های سرمایشی بین 400 تا 550 فوت و مبدلهای گرمایشی 400 الی 800 فوت بر دقیقه درنظر گرفته می‌شود.

مساحت کویل : بنابر ابعاد کوئل هوارسان محاسبه میگردد و برحسب فوت مربع بدست می‌آید. جهت تبدیل هر متر برابر 28/3 فوت و هرمتر مربع معادل 76/10 فوت مربع می‌باشد.

استاندارد سرعت آب در محاسبات کوئل هواساز

  1. کویل آب چیلر : چیزی حدود 1 الی 8 FPS مدنظر می‌باشد.
  2. مبدل آب چیلر همراه اتیلن گلایکول : باید بین 1 تا 6  fps درنظر گرفته شود.
  3. کوئل آبگرم : مابین 5/. الی 8 FPS محاسبه میگردد.
  4. کویل آبگرم با اتیلن گلایکول : بایستی بین 5/0 تا 6 حساب گردد.

سازنده جهت ساخت کویل هوارسان نیازمند چه اطلاعاتی است؟

خریدار برای سفارش کویل هواساز باید فاکتورهای ذیل را به تولید کننده اعلام نماید :

  • سطح کویل
  • تعداد ردیف‌ها
  • آشفته کننده‌های جریان
  • تعدد فین‌ها
  • سطح فین
  • قطر مبدل هوارسان
  • متریال و ضخامت لوله‌ها، فین
  • جنس بدنه
  • نوع هدر همراه متریال آن

انواع کوئل هوارسان

مبدل‌های هواساز بنابر نوع سیال جریان یافته داخلی خود دارای انواع متفاوتی هستند. یعنی بصورت آبسرد، آبگرم، بخار آب، کویل انبساط مستقیم (DX) ساخته می‌شوند. جهت بوجود آمدن آبسرد، آبگرم، بخار احتیاج به چیلر (دیگ بخار یا بویلر) درون موتورخانه بوده که بوسیله پمپ وارد کویل می‌گردد. ولیکن مبدل انبساط مستقیم دی ایکس نیازمند تاسیسات نمی‌باشد. عمل سرمایش گرمایش توسط مبرد درون کوئل و کاملا مستقیم صورت می‌گیرد. سپس با جاری شدن مبرد داخل لوله‌ها هوای عبوری اطراف انشعابات گرم می‌شود. کویل گرمایشی هواساز معمولا از مبرد گاز بمنظور تبخیر برخورددار است. شما مشتریان گرامی میتوانید برای سفارش انواع مبدل‌های حرارتی برودتی با کارشناسان فروش شرکت کویل سازی دی ایکس البرز تماس حاصل نمایید.

پارامترهای مهم در طراحی کویل هوارسان

  1. تعیین شرایط طرح داخلی یا خارجی بمنظور مشخص کردن دمای خشک و تر، آنتالپی، نسبت رطوبت
  2. معین نمودن بارهای سنسبیل و نهان فضا به اضافه بار هوای تازه برای محاسبه بارهای کویل
  3. تعیین RSHF، GSHF، ESHF محاسبات هوارسان
  4. مشخص نمودن نقطه شبنم کویل بمنظور رطوبت گیری هنگام طراحی هواساز
  5. معین بودن ضریب بای پس فاکتور
  6. اطلاع از حجم هوای تغذیه موقع تولید
  7. تعیین دمای خشک تر هوا در ورودی مبدل
  8. معین کردن دمای خشک تر هوای بعد کوئل
  9. توجه به تعداد ردیف، پاس، فین درهر اینچ و جنس
  10.  مشخصات فن یا پروانه مثل : حجم هوا، افت فشار، دور، سایز
